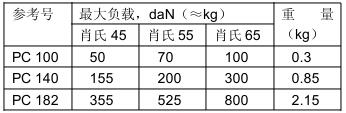

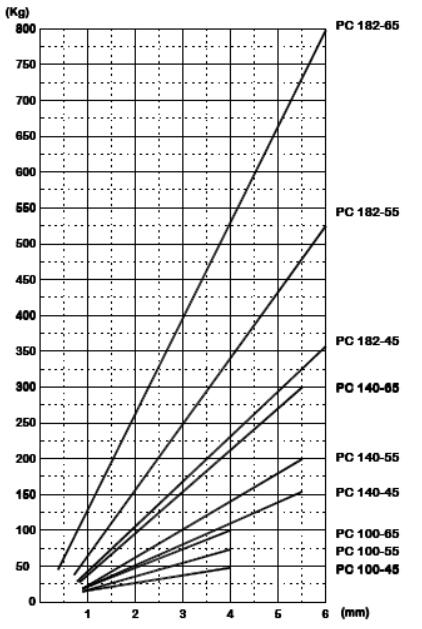

描述
天然橡膠或氯丁橡膠的彈性元件，肖氏硬度為45、55和65。金屬零件由鉻鋼制成，配備機械制動裝置。
特征
在推薦的負載范圍內，固有頻率為 9-15 Hz 的隔離件。
動載荷系數: ca. 2

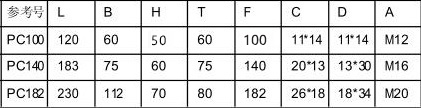

尺寸
應用
船舶或車輛上壓縮機、發動機、泵、風機等的彈性吊架。

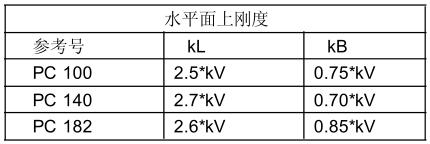

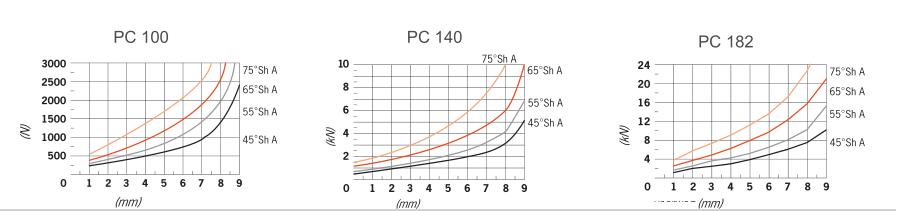

kV = 垂直剛度kL = 沿隔離件的剛度kB = 隔離件上方剛度
描述

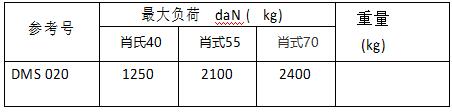

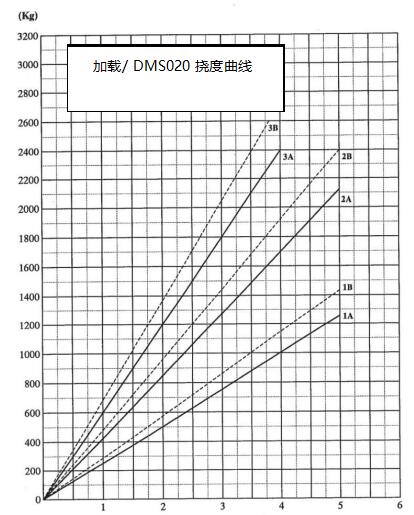

天然橡膠或氯丁橡膠(NBR)的彈性元件，在肖爾硬度為40、55或70的海岸。鍍鋅鋼板的金屬部件。裝有機械制動器。
特征
在推薦的負載范圍內，固有頻率為10- 15Hz的隔離件。
動態因素:ca.2。
應用
船舶和車輛上的壓縮機、馬達、泵、風扇等的彈性吊架。

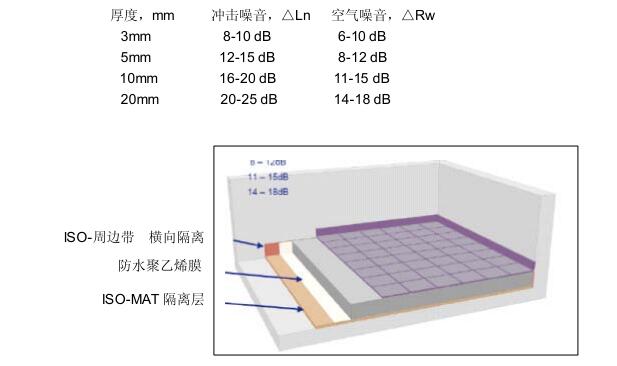

ISO-MAT 是一種用于浮動式潮濕/干燥樓板構造的連續墊處理。
Vibratec 要求依據下列信息選擇正確的 ISO-MAT 產品：
》 浮式地板的類型和重量
》 采用的靜載荷和動載荷
》 其他隔音和/或隔振規范
然后，Vibratec 將從種類繁多的 CDM 彈性體材料（CR、RC、RR、MF、PF）中選擇正確的 ISO-MAT 產品——請參考《原料數據表》。
較常用的 ISO-MAT 類型有：
》 ISO-MAT-RR——這是一種圓塊狀樹脂膠合橡膠產品，標準厚度分別為 10mm、17mm 和 20mm（必要時，其他厚度也可用）
》ISO-MAT-RC——通常厚度為 3mm，用于基礎去耦裝置（必要時，其他厚度也可用）與非隔離產品相比，它能改進下列隔離效果（100-500 Hz）：
描述
具有優良的減振和疲勞特性的多維隔離件。
彈性體：硅（S01-S02）
氯丁橡膠（01-03）
也可由其他彈性體構成。
鋼制附件板。重量：0.3 kg
特征
隔離件在三個方向上的彈簧剛度不同。根據負載，固
有頻率為 10-20 Hz。
較大激勵振幅：± 1.5 mm

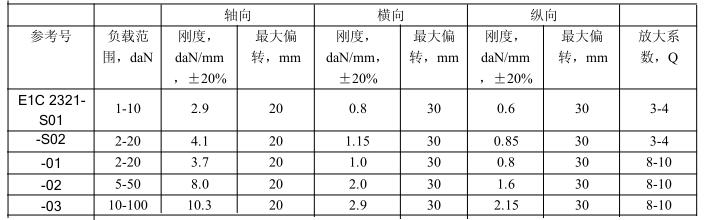

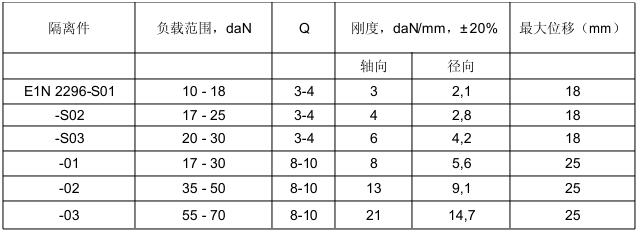

放大系數（Q）：（見下表）
溫度范圍：
硅：-54℃至+150℃
氯丁橡膠：-30℃至+100℃
應用
為對振動和跌落敏感的設備提供理想的保護。
為運輸過程中的設備提供抗振和抗振保護。防爆和防振設備的吊架。這些減振器符合規范 GAM-EMB1,079-1-CERPY。
描述
具有優良的減振和疲勞特性且具有特殊設計的形狀的位移隔離件。
彈性體：硅（S01-S02）
氯丁橡膠（01-03）
也可由其他彈性體構成。
鋼制附件板。重量：2.6 kg
特征
隔離件在三個方向上的彈簧剛度不同。根據負載，固
有頻率為 10-20 Hz。
較大激勵振幅：± 1.5 mm

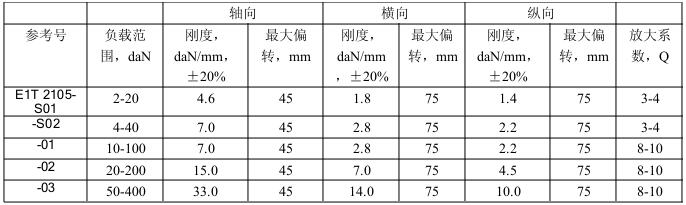

放大系數（Q）：（見下表）
溫度范圍：
硅：-54℃至+150℃
氯丁橡膠：-30℃至+100℃
應用
為對振動和跌落敏感的設備提供理想的保護。
為運輸過程中的設備提供抗振和抗振保護。防爆和防振設備的吊架。這些減振器符合規范 GAM-EMB1,079-1-CERPY。
描述
由彈性體膠合鋼中心輪轂和底板組成的低頻率安裝件。
彈性體：硅（S01-S02）
氯丁橡膠（01-03）
也可由其他彈性體構成。
重量：0.6 kg
特征
所有方向上的隔離件頻率響應相同。根據負載，固有頻率為軸向 7-10 Hz，徑向 6-8 Hz。
較大激勵振幅：± 1.25 mm
放大系數（Q）：見下表
較大負載時的機械強度：3 g
溫度范圍：硅：-54℃至+150℃
氯丁橡膠：-30℃至+100℃
應用
發動機和其他旋轉機器的吊架。對船舶和車輛上電子或其他敏感設備的保護。

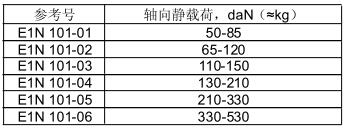

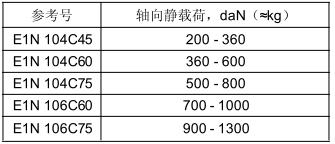

描述
輸送能力大的多維低頻率安裝件。由包覆在鋼板膠合彈性體中的蝸卷彈簧組成。
符合船用規范 E 508，MIL-S-167，MIL-S-901C。
重量：E1N 104：5.9 kg
E1N 106：6.9 kg
特征
所有方向上的隔離件頻率響應相同。根據負載，固有頻率為軸向 5-7 Hz，徑向 6-8 Hz。
較大激勵振幅：± 1.5 mm
振動時較大位移：
軸向：± 45 mm
徑向：± 25 mm
放大系數（Q）：4-8
較大負載時的機械強度：10 g
溫度范圍：-30℃至+100℃
應用
船用振動來源的吊架，如推進發動機和輔助發動機。對船舶、車輛上敏感設備的保護。
描述
振動和振動情況用低頻率安裝件。
符合船用規范 E 508，MIL-S-167。
彈性體（氯丁橡膠）膠合鋼中心輪轂和底板。
也可由其他彈性體構成。
重量：2 kg
特征
所有方向上的隔離件頻率響應相同。根據負載，固有頻
率為 4-9 Hz。
較大激勵振幅：± 1.5 mm
振動時較大位移：30 mm
放大系數（Q）：-0.1~-0.4：＜4
-0.5~-0.6:5-10
較大負載時的機械強度：10 g
溫度范圍：-30℃至+100℃
應用
移動或靜態船用發動機、電源裝置的吊架。對船舶、車
輛上電子或其他敏感設備的保護。

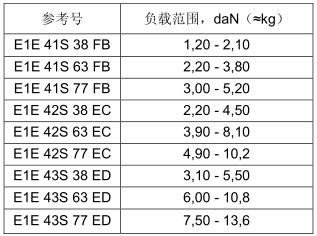

描述
彈性材料是高阻尼硅（VHDS）。支架外環和中心管由 18/8 不銹鋼制成。這些安裝件滿足 MIL-E-5400和 AIR 7306 標準。
重量：E1E 41S 0.02 kg
E1E 42S 0.06 kg
E1E 43S 0.125 kg
振動和振動保護用緊湊型安裝件。僅用于壓縮負載。
所有方向上的頻率響應相同。根據負載，固有頻率為15-25Hz。膠合設計以增加疲勞強度。與連續加速度
相對應的極限強度： ≥10 g
10g（負載極限）時，較大偏轉：
E1E 41S ±8.8 mm
E1E 42S ±12 mm
E1E 43S ±12 mm
較大正弦輸入振幅：
E1E 41S ±0.5 mm
E1E 42S ±0.75 mm
E1E 43S ±0.75 mm
溫度范圍：-54℃至+150℃
放大系數（Q）：＜5
應用
對噴氣式飛機、公路車輛和火車上電子設備、航空電子設備、控制和儀器面板的保護。
有關直升飛機和導彈用特殊裝置，請聯系我們。

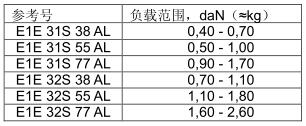

描述
彈性材料是高阻尼硅（VHDS）。支架外環和中心管由 18/8 不銹鋼制成。這些安裝件滿足 MIL-E-5400和 AIR 7306 標準。
重量：E1E 31S 0.01 kg
E1E 32S 0.03 kg
特征
隔離件用于壓縮負載。所有方向上的頻率響應相同。
根據負載，軸向自然頻率為 15-20 Hz，徑向?yàn)?20-35 Hz。與連續加速度相對應的極限強度： ≥10 g
10g（負載極限）時，較大偏轉：
E1E 31S ±5 mm
E1E 32S ±6 mm
較大正弦輸入振幅：
E1E 31S ±0.5 mm
E1E 32S ±0.75 mm
溫度范圍：-54℃至+150℃
放大系數（Q）：＜4
在安裝螺柱的上端，螺柱和墊圈之間裝有墊片，提供全靜負載范圍。
應用
對噴氣式飛機、公路車輛和火車上電子設備、航空電子設備、控制和儀器面板的保護。
有關直升飛機和導彈用特殊裝置，請聯系我們。
注
關于聚合物故障時控制設備，建議在安裝螺柱兩端安全墊圈（￠K）。

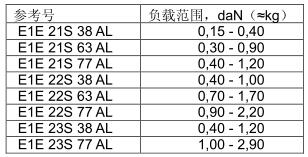

描述
彈性材料是高阻尼硅（VHDS）。支架外環和中心管由 18/8 不銹鋼制成。這些安裝件滿足 MIL-E-5400和 AIR 7306 標準。
重量：E1E 21S 0.01 kg
E1E 22S 0.03 kg
E1E 23S 0.06 kg
特征
可安裝在失效安全裝置中的膠合彈性體安裝件。徑向和軸向響應相同的隔離件。根據負載，固有頻率為10-25 Hz?？稍诶蛪嚎s負載下工作。與連續加速度相對應的極限強度： ≥10 g
振動條件下較大軸向位移：
E1E 21S ±6 mm
E1E 22S ±8 mm
E1E 23S ±12 mm
較大正弦輸入振幅：
E1E 21S ±0.5 mm
E1E 22S ±0.75 mm
E1E 23S ±1.5 mm
溫度范圍：-55℃至+150℃
放大系數（Q）：＜4
應用
對噴氣式飛機、公路車輛和火車上電子設備、航空電子設備、控制和儀器面板的保護。
有關直升飛機和導彈用特殊裝置，請聯系我們。
注
關于聚合物故障時控制設備，建議在安裝螺柱兩端安全墊圈（￠C）。

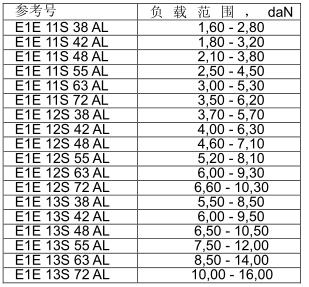

描述
彈性材料是高阻尼硅（VHDS）。支架外環和中心管由 18/8 不銹鋼制成。這些安裝件滿足 MIL-E-5400和 AIR7306 標準。
重量：E1E 11S 0.03 kg
E1E 12S 0.07 kg
E1E 13S 0.20 kg
特征
徑向和軸向響應相同的隔離件。根據負載，固有頻率為 20-25 Hz?？稍诶蛪嚎s負載下工作。
較大激勵振幅：± 0.5 mm
溫度范圍：-55℃至+150℃
放大系數（Q）：＜5
與連續加速度相對應的極限強度： ≥10 g
振動條件下較大軸向位移：
E1E 11S ±4 mm
E1E 12S ±5 mm
E1E 13S ±7 mm
應用
對噴氣式飛機、公路車輛和火車上電子設備、航空電子設備、控制和儀器面板的保護。有關直升飛機和導彈用特殊裝置，請聯系我們。

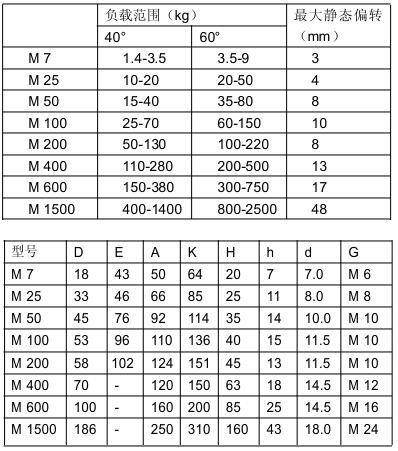

描述
低頻率橡膠減振器。與旋轉電機一起使用。其設計允許大撓度，提供有效的振動保護。
特征
固有頻率：8-12Hz（較大型號因撓度大，具有較低的固有頻率）
放大因數：3-4
應用
壓縮機、直流裝置、風扇、泵及其他旋轉機械、電子設備等的吊架。

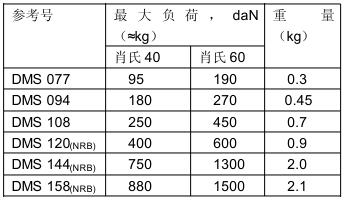

描述

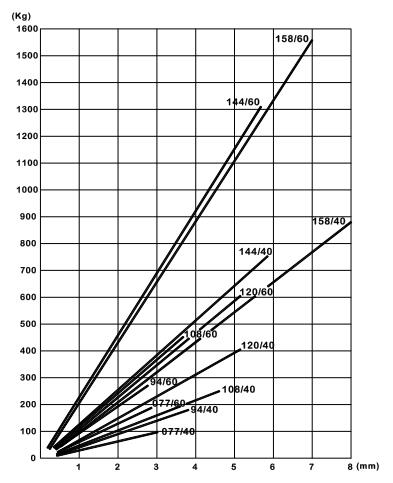

由天然橡膠或氯丁橡膠（NBR）制成的彈性元件，肖氏硬度為 40 或 60。金屬零件由鍍鋅鋼制成。配有機械擋塊。
特征
在推薦的承載范圍內，固有頻率為 10-15 Hz 的隔離件。
動載荷系數：ca. 2
抗剪剛度約為垂直剛度的 1.15 倍。
應用
載駁船和車輛上壓縮機、電動機、泵、風扇等的彈性吊架。

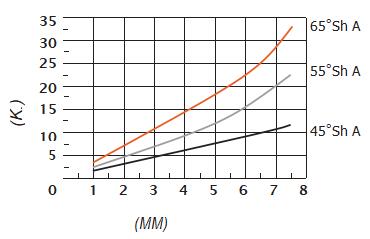

描述
自然橡膠或氯丁橡膠制成的彈性元件，肖氏硬度為45、55 和 65。金屬零件由鍍鉻鋼制成。配備機械止動裝置。
特征
在推薦的負載范圍內，固有頻率為 9-15 Hz 的隔離件。
動載荷系數：ca.1.3-2

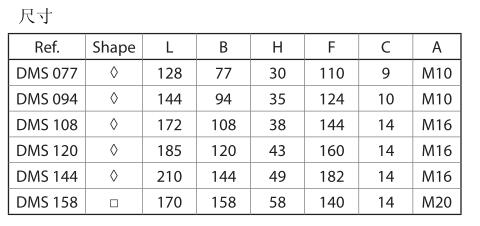

尺寸
應用
船舶或車輛上壓縮機、電動機、泵、風扇等的彈性吊架。
kV = 垂直剛度 kL =沿隔離件的剛度 kB = 隔離件上方剛度

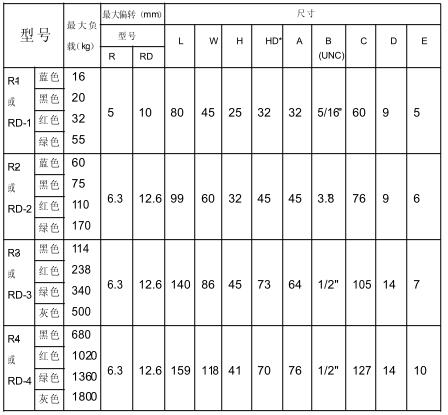

描述
由氯丁橡膠制成的隔離件，金屬件硫化，防止腐蝕。
隔離件有四種不同硬度，通過涂漆標記進行識別。
重量：0.06 - 1.35 kg
固有頻率：R 型 9-14 Hz
RD 型 7-10 Hz
應用
壓縮機、泵、風扇等的彈性吊架。不適用于戶外裝置，若是戶外裝置，
則推薦彈簧隔離件。
