專為海洋工程和船用裝置設計、定制生產的彈簧式減震臺、

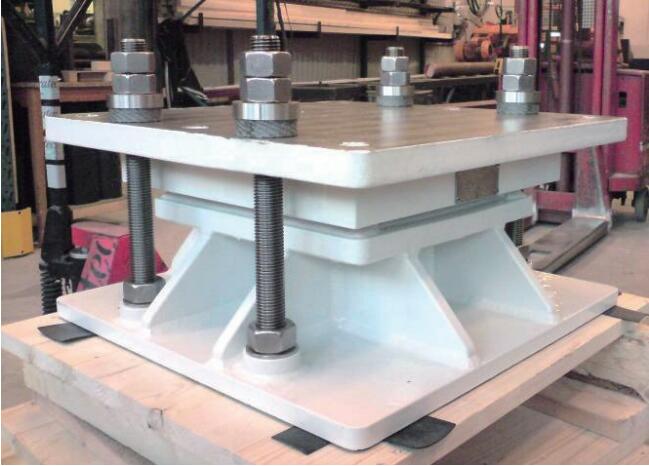

重型彈簧式減震臺
本公司可為露天的海洋工程和船用裝置設計制作彈簧式、墊式減震臺，其鋼結構通常采用S355J2G3鋼制成，并按照海洋工程
標準涂裝。其它所有鋼質部分均采用AISI316不銹鋼，外涂OKS2000石蠟。
特性：對于低諧振頻率、高環境要求和外力作用（如風荷載、波浪荷載和偶然荷載等）震動，AVM
減震臺是較優選擇。
應用：風機、壓縮機組、往復運動機械等的彈性懸浮。
典型案例：FPSO

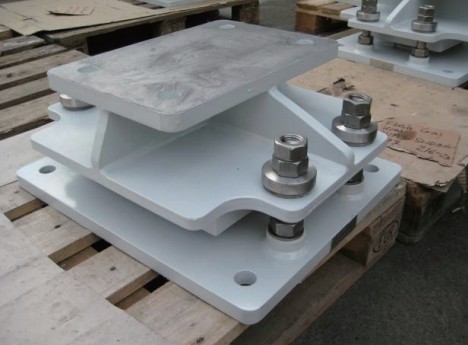

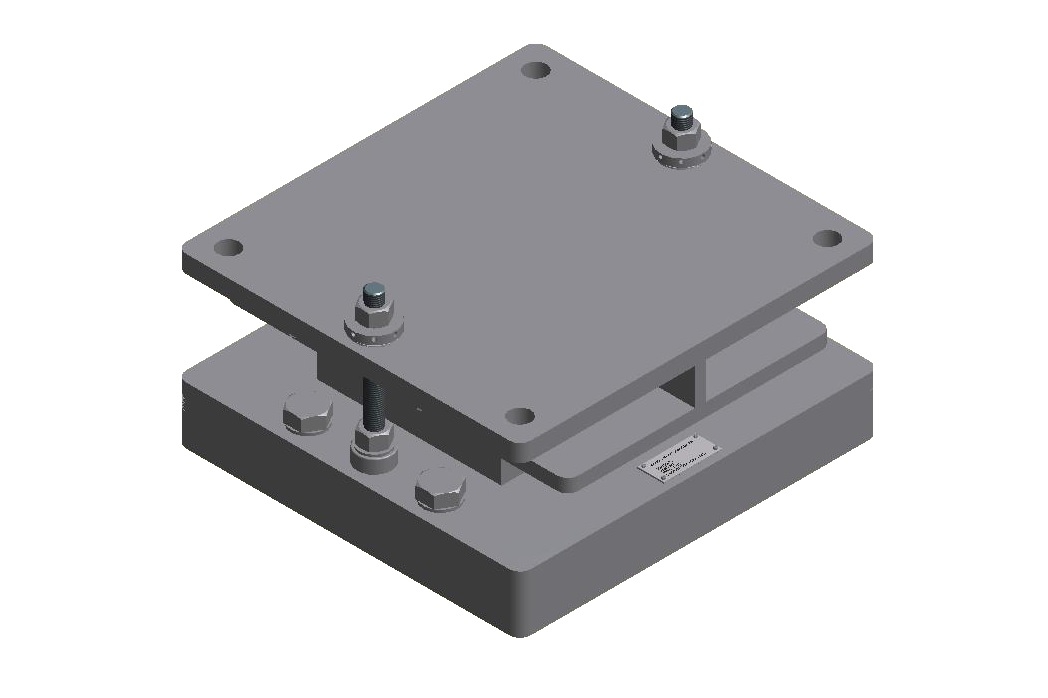

AVM重型墊式減震臺
簡介：
VM重型墊式減震臺專用于海洋工程和船用裝置。墊式減震臺具有很高的性價比，其鋼結構通常采用S355J2G3鋼制成，并按照海洋工程
標準涂裝。其它所有鋼質部分均采用AISI316不銹鋼，外涂OKS2000石蠟。

特性：
墊式減震臺適用于中高諧振頻率振動、高環境要求和外力作用（如風荷載、波浪荷載和偶然荷載等）采用不同尺度的防震墊，減震效果可達8--15Hz。
減震器的硬度可通過預壓內置緩沖器進行調整，由此可增加減震臺的阻尼，降低放大因子。
較大激勵振幅：±1mm
溫度范圍：-90℃到+300℃

計算：瑞典Vibratec在本領域擁有豐富的經驗，運用現代化工具，能夠根據客戶要求設計各類墊式減震臺，滿足用戶在減震方面的需求。為了確保系統的性能，我們會進行
必要的計算，包括：
（1）運用有限元法進行機械強度分析
（2）運用統計能量分析（SEA）法或者有限元法（FEM）
（3）進行模態分析
（4）進行載荷分布計算
（5）進行疲勞強度計算
（6）進行諧振頻率和衰減計算
（7）進行固緊螺栓和焊接計算

技術文件：
在客戶試用我們的產品和系統試用過程中，我們提供廣泛的技術服務，包括：
（1）材料認證（根據項目需要、實驗室測試等）
（2）技術支持（計算機計算、現場支持等）
（3）二維安裝圖或者三維演示圖
（4）實驗驗證機械特性和長期使用性能
（5）維護和安裝手冊
（6）焊接許可和質量證書

應用：本產品可用作轉速低于1200轉/分的旋轉機械裝置，如風機、壓縮機組、發電機組、往復運動機械等的彈性懸浮。也可用于渦輪機、生活辦公模塊的防震和防沖擊保護。
典型案例：FPSO

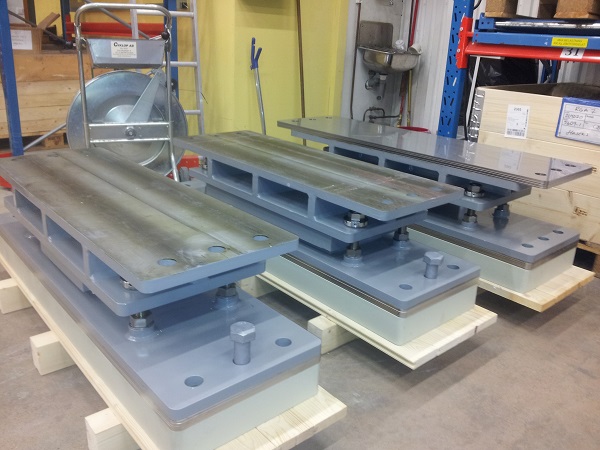

實用案例精選
Dresser Rand公司-KMZ Bergensen  （2006年）
瑞典韋博特為Dresser Rand公司提交了2套減震臺，用于KMZ Bergensen浮式生產儲油船（FPSO）上160T發電機組的三點式彈性懸浮。該FPSO掛巴哈馬群島旗，在墨西哥灣作業，
其設計符合挪威船級社（DNV）海洋工程標準，設計滿足承受百年一遇的風、浪、潮要求。該AVM減震臺的諧振頻率設計為12Hz，既能直接焊接在甲板上，也能與基座進行螺栓
連接。由于在基座安裝方式上可采用外拆式，垂向可調式緩沖器能夠朝AVM的上層放置，從而使其內置高度降低130mm。

Dresser Rand公司 - Gjoan Semi EPHC  （2008年）
本案例為一套用于100T重輸出壓縮機組（Vectra 40G package）的三點彈性懸浮式減震臺，該AVM按照挪威船級社（DNV）海洋工程標準設計，能夠承受萬年一遇的風引起的運動加速度、
渦輪機不平衡。27度傾斜、沖擊載荷和壓縮機組極端失衡等。AVM的諧振頻率設計為12Hz，既能焊接到甲板上。也能與基座進行螺栓連接。其加載后的高度為300mm。本產品的較終用戶為Statoil。

Siemens Industrial Turbo Machinery公司 - CWLH Redevelopment（2009）
本案例用于澳大利亞的一艘浮式生產儲油船（FPSO）上2臺輸出空壓機組（每臺重93噸）和1臺閃發氣體壓縮機（重67噸）的三點式彈性懸浮裝置。實施中對各自由度運動的諧振頻率均
進行了計算。AVM的軸向諧振頻率是9-11Hz。為避免結構彈性變形，在進行AVM有限元計算時考慮到了所有方向的沖擊載荷或船體撞擊影響。AVM能與基座或甲板進行螺栓連接，
其加載后高度為238mm。本產品的較終用戶為Woodside Energy公司。

我們可以根據客戶的需求進行上門服務，也可電話、郵件溝通。我們在中國提供全球、24小時的技術支持。
